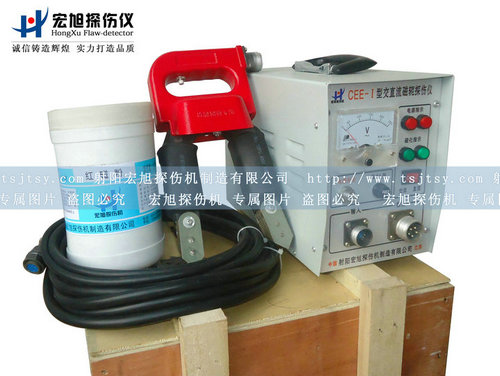

| CEE-1磁粉探傷儀 | CEE-1 | 臺套 |
一、概述
CEE—1交直流磁粉探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。該磁粉探傷儀可配三種探頭：
1.電磁軛探頭(D型)：配有活關節，可以對平面、曲面工件進行探傷。
2.馬蹄探頭(A型)：可以對各種角焊縫，大型工件的內外角進行局部探傷。
3.磁環(O型)：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕(疲勞裂痕均垂直于軸向)極為方便， 用它還可以對工件進行遠離法退磁。
二、技術指標
1.輸入電壓：AC 220V ± 10%V
2.輸出電壓：AC 36V
3.輸出電流：＞10A
4.提升力：大于5.5㎏(約55N)
5.暫載率：50%
6.電磁軛磁極間距：95—255mm 馬蹄式磁極間距：5-160mm 磁環式磁極間距：Φ150mm 1800AT (三種探頭通用，隨機只配一種)
7.探傷靈敏度：A型2＃試片顯示清晰
8.主機外形尺寸：230×160×120mm(長×高×寬)
9.重量：5㎏
三、結構特點
該磁粉探傷儀采用可控硅開關，低電壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。
四、操作使用
1.將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，(必須要有牢固的接地線)接通儀器電源開關，指示燈亮，表明電路已接通電源。
2.將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。
3.使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。
4.停止使用時，關掉磁粉探傷儀電源開關及電網配電板上的總開關。
五、注意事項
1.使用該儀器時，一定要將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。
2.若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
六、故障檢修
1.電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險絲熔斷。
2.保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障
3.充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。
4.如故障較大、自行修理有困難時,請和本廠聯系,服務熱線：0515-82354499或手機13962042555。在接到電話后會給你一個滿意的答復,幫您排除故障。
七、設備成套性
1. 磁粉探傷儀主機 1臺
2. 磁環探頭(A型) 1只
3. 電源線 1根
4. 電纜線 1根
5. 5A保險絲管 5只
6. 說明書 1份
